Exercice d'application 1
On souhaite implanter un petit réseau local, une vingtaine de poste repartis sur une distance d'au plus 100m au sein d'une entreprise d'usinage industriel. Le débit à assurer devra être de 100Mbits/s.
Quelle topologie et quel type de câblage pourrait-on choisir?
Exercice d'application 2
Un réseau est constitué de noeuds connectés selon le schéma ci-après.
- Si un paquet de commande ARP est émis par A quelles machines recevrons ce paquet (paquets ARP correspond au niveau OSI c'est-à-dire l'adresse physique d'une carte réseau)
- Si un paquet est émis par A en direction de C quelles sont les machines qui recevront ce paquet.
- Si un paquet est émis par A en direction de E quelles sont les machines qui recevront ce paquet.
Solution exercice 2
- Toutes les machines A ; B ; C ; D ; E vont recevoir le paquet, seul un routeur qui intervient au niveau 3 va empêcher une adresse physique de sortir du réseau.
- Ce sont B et C qui vont recevoir ce paquet
- Ce sont les machines B ; C et E qui vont recevoir les paquets
Le concentrateur a pour rôle: la création d'un sous réseau.
Le commutateur agit au niveau 2
Le hub régénère et amplifie le signal et le distribue.
Solution exercice 1
Tous les types de câblage sont possibles, la paire torsadée, câble coaxial, fibre optique.
Paire torsadée: catégorie 5.
Câble UTP, appelé aussi 100Base-T.
Catégorie 5 : 4 paires torsadées en cuivre.
Pour 100Mbits, le service à temps réel sont plus satisfaisant (téléphone) et 10Mbits les services à temps réels ne sont plus satisfaisants.
Si on a 10Mbits/s on utilise le câble 10Base-2
La paire torsadée STP sera la plus économique.
La topologie utilisée est la topologie centralisée modèle étoile.
Exercice d'application 3
La modulation des signaux:
- Montrez l'importance de cette technique dans le domaine de la téléinformatique
- Que signifie les sigles ci-après: ASK; PSK; FSK
- Illustrer par une représentation graphique les 3 possibilités de modulation ci-dessus.
Correction exercice 3
- La modulation vise un objectif: Adapter le signal utile (bande de bas) au canal de transmission afin que celui-ci puisse être transmise sur une longue distance. Exemple de bande de base: la voix et une vidéo. Le canal peut être le câble, l'air, le vide.
- Les cycles ci-après signifient:
- ASK: Amplitude Shift Keying
- FSK: Frequence Shift Keying
- PSK: Phase Shift Keying
Les modulations citées ci-dessus s'appliquent aux signaux bande de bases numériques utilisées par les ordinateurs.
ASK: modulation par saut d'amplitude.

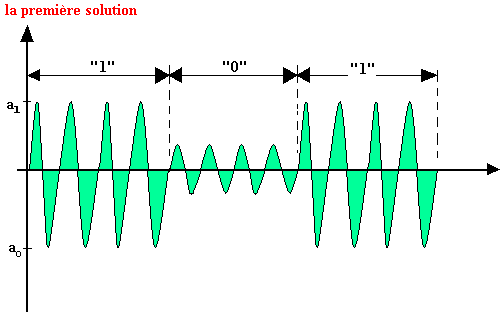

Dans le cas d'une information binaire (0 ou 1) nous aurons le schéma ci-après.
Porteuse avec une amplitude a1
Porteuse avec une amplitude a0
La fréquence de la porteuse es la même, seule l'amplitude est différente pour distinguer le bit "1" et le bit "0".

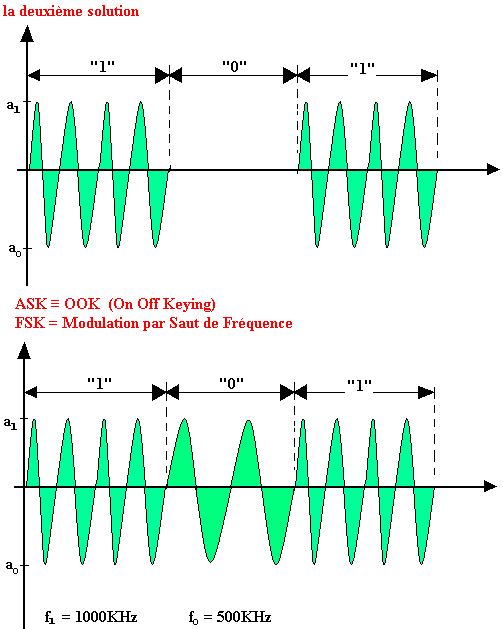

L'amplitude de la porteuse f1 est la même que celle de f0
